水玻璃工艺及齿轮泵的选型
水玻璃工艺主要用于铸造钢件，常用的有普通CO2水玻璃，真空CO2水玻璃及酯硬化水玻璃。水玻璃工艺环境良好， 生产中出现的粉尘较少，很少产生有害气体，操作方便，铸件裂纹倾向小。
水玻璃又称泡花碱，铸造用的水玻璃一般是用高硅砂与纯碱按一定比例混合后，高温烧结反应而成，因此水玻璃中会 存在一些游离态的纯碱及细小砂粒，另外水玻璃的粘度对温度比较敏感。所以，输送水玻璃的计量泵要具备如下特点：1、 耐腐蚀2、耐磨损3、高抗粘度。华泰齿轮计量泵齿轮与其配合件采用的是一软一硬材料，对细小的砂粒有很好的避让性， 用于制造齿轮泵的所有材料都有非常好的耐腐蚀性，齿轮的设计转速很好的照顾到了水玻璃的粘性特征。
酯硬化水玻璃工艺所用的有机酯固化剂粘度非常低， 只有0.5Cps,对轴承部位、密封部位不但没有润滑性， 而且还会形成“车坐刀效应”，对轴造成伤害，再有就是 加入量非常小，这就对输送泵提出以下要求：1、轴承 材料要有很高的自润滑性，2、密封部位要有独立的润 滑系统3、能够实现微量输送。
针对有机酯固化剂的特性，我们采用浸渍石墨的高 分子材料（卓越的自润滑性）作为轴承，有专门的油室 对密封部位进行润滑，采用多齿变位实现微量输送。
对于酯硬化水玻璃工艺，水玻璃加入量大概为2-3% （占砂重），有机酯固化剂加入量约为10-15% （占水 玻璃）。针对酯硬化水玻璃做如下选型：选用B系列水 玻璃泵对玻璃进行输送，C系列不锈钢泵对有机酯固化 剂进行输送（具体选型见表5 ）。
对于普通CO2水玻璃工艺，水玻璃加入量大概为 6〜8% （占砂重）；真空CO2水玻璃工艺，水玻璃加入 量大概为3〜4% （占砂重）、因此，根据普通CO2水玻 璃及真空CO2水玻璃工艺特点，选用B系列碳钢泵进行 输送（具体选型见表6 ）。

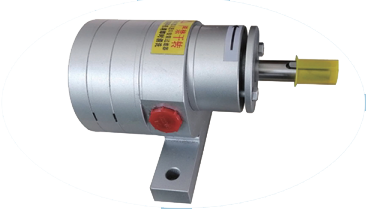

JHT-B系列齿轮计量泵
表5酯硬化水玻璃工艺设备选型表
|
混砂机型号 （t/h） |
适用介质 |
计算流量 （L/h） |
泵型 |
电机规格 |
调节频率 （Hz） |
|
5 |
水玻璃 |
74.U111.1 |
B2/712 |
0.75KW （ 6极） |
13.7~20.5 |
|
|
有机酯固化剂 |
8.7 〜16.9 |
C2/158 |
0.55KW （ 6极） |
5 〜9.4 |
|
8 |
水玻璃 |
118.5-177.8 |
B2/950 |
0.75KW （ 6极） |
14.6 〜21.9 |
|
|
有机酯固化剂 |
13.9-31.3 |
C2/158 |
0.55KW （ 6极） |
7.7 〜17.4 |
|
10 |
水玻璃 |
148.1-222.2 |
B2/142 |
1.1 KW （ 6 极） |
13.7-20.5 |
|
|
有机酯固化剂 |
17.4〜39.1 |
C2/158 |
0.55KW （ 6极） |
9.7-21.7 |
|
12 |
水玻璃 |
177.8 〜266.7 |
B2/142 |
1.1 KW （ 6 极） |
16.4-24.6 |
|
|
有机酯固化剂 |
20.9 〜47 |
C2/158 |
0.55KW （ 6极） |
11.6 〜26.1 |
|
15 |
水玻璃 |
222.2〜333.3 |
B3/214 |
1.1 KW （ 6 极） |
13.7~20.6 |
|
|
有机酯固化剂 |
26.1 〜58.7 |
C2/253 |
0.55KW （ 6极） |
9〜20.4 |
|
20 |
水玻璃 |
296.3〜444.4 |
B3/320 |
1.1 KW （ 6 极） |
12.1-18.2 |
|
|
有机酯固化剂 |
34.8-78.3 |
C2/253 |
0.75KW （ 6极） |
12.1 〜27.1 |
|
25 |
水玻璃 |
370.4〜555.6 |
B3/320 |
1.1 KW （ 6 极） |
15.2~22.4 |
|
|
有机酯固化剂 |
43.5-97.8 |
C2/475 |
0.75KW （ 6极） |
8-18.1 |
|
30 |
水玻璃 |
444.4〜666.7 |
B3/481 |
1.5KW （6极） |
12.2 〜18.3 |
|
|
有机酯固化剂 |
52.2〜117 |
C2/475 |
0.75KW （ 6极） |
13.2 〜29.6 |
|
40 |
水玻璃 |
592.6〜888.9 |
B3/481 |
1.5KW （ 6极） |
16.2〜24.4 |
|
|
有机酯固化剂 |
69.6-157 |
C2/475 |
0.75KW （ 6极） |
12.8 〜28.9 |
|
60 |
水玻璃 |
888.9^1333.3 |
B4/600 |
2.2KW （ 6极） |
16.2-24.3 |
|
|
有机酯固化剂 |
104〜235 |
C2/712 |
0.75KW （ 6极） |
12.9 〜28.9 |
注：1、频率范围为理论计算值，仅供参考。2、超过60吨混砂机，请来电咨询。
产品概述
壳体采用优质碳素结构钢
齿轮和轴采用优质碳素钢或马氏体不锈钢， 经过严格的淬火处理，硬度高，耐磨性好。 内部结构件采用软硬材料配合，对细小颗粒有 很好的避让性。
高品质的自润滑轴承保证即使润滑性较差的 工况下运转自如！
多种密封方式配合应用于不同流体的密封。 可用于吠喃树脂或水玻璃及派普树脂II （聚酚异 観酸）的输送。
另外JHT-B系列齿轮计量泵具有良好的流体兼 容性，在不同的工业、行业中被广泛的应用。除 酸性、强碱性及含氯化物流体外，JHT-B系列齿轮 计量泵都表现出卓越的性能。
表6 CO2水玻璃工艺选型表
|
混砂机型号 （t/h） |
适用介质 |
计算流量 （L/h） |
泵型 |
电机规格 |
调节频率 （Hz） |
|
5 |
水玻璃 |
222.2〜296.3 |
B3/142 |
1.1KW （ 6极） |
13.7-18.3 |
|
8 |
水玻璃 |
355.6-474.1 |
B3/214 |
1.1 KW （ 6 极） |
14.6-19.4 |
|
10 |
水玻璃 |
444.4〜592.6 |
B3/214 |
1.1KW （ 6 极） |
18.2 〜24.3 |
|
12 |
水玻璃 |
533.3-711.1 |
B3/320 |
1.5KW （ 6极） |
14.6 〜19.5 |
|
15 |
水玻璃 |
666.7〜888.9 |
B3/320 |
1.5KW （6极） |
18.3-24.4 |
|
20 |
水玻璃 |
888.9〜1185.2 |
B4/481 |
2.2KW （ 6极） |
16.2 〜21.6 |
|
25 |
水玻璃 |
1111.1^1481.5 |
B4/712 |
2.2KW （ 6极） |
13.7-18.3 |
|
30 |
水玻璃 |
1333.3〜1777.8 |
B4/712 |
2.2KW （ 6极） |
16.4 〜21.9 |
注：1、频率范围为理论计算值，仅供参考。2、超过60吨混砂机，请来电咨询。
