产品详情
◆主要特点
| 特点类别 | 具体说明 |
| 高精度同步 | 采用高精度齿轮设计和精密制造工艺，同步精度高，在额定工况下分流误差可控制在±2.5%以内，确保执行机构动作一致。 |
| 流量范围 | 单口标称流量范围通常在 9L/min 到 60 L/min 之间（具体视型号而定）。 |
| 高可靠性 | 选用优质材料（如合金钢齿轮、高强度铸铁壳体）和特殊热处理工艺，耐磨性好，使用寿命长，运行稳定可靠。结构设计耐高压冲击，承载能力强，适用于重载连续运行且要求稳定的场合。 |
| 低压力损失 | 流道经过优化，液流顺畅，在低流量下仍能保持较低的压力损失，有助于降低系统能耗和油液发热。 |
| 多种配置 | 可提供双联、三联、四联及以上多种联数配置，满足不同数量油缸的同步需求。出口形式（螺纹、法兰等）可选。 |
◆型号及基本参数
型号 CODE | 单流排量 SINGLE OUTLET DISPLACEMENT(ml/r) | 单流流量 SINGLE OUTLET FLOW(L/min) | 最大单流流量 MAX SINGLE OUTLET FLOW(L/min) | 工作压力 WORKING PRESSURE(bar) | 峰值压力 PEAK PRESSURE(bar) |
| JHT-B9 | 9 | 8~21 | 22 | 260 | 280 |
| JHT-B12 | 12 | 11~30 | 32 | 260 | 280 |
| JHT-B16 | 16 | 14~40 | 43 | 260 | 280 |
| JHT-B22 | 22 | 19~55 | 59 | 260 | 280 |
| JHT-B30 | 30 | 26~75 | 81 | 260 | 280 |

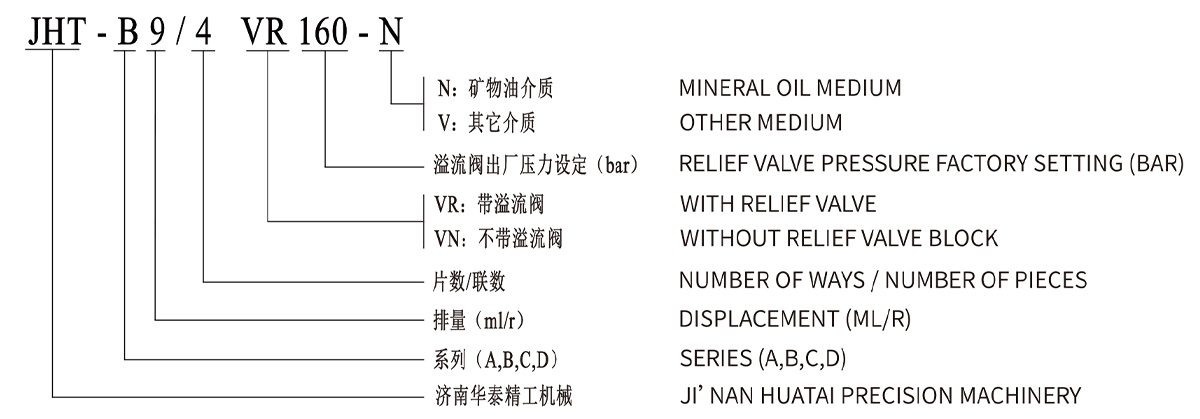

◆选型说明

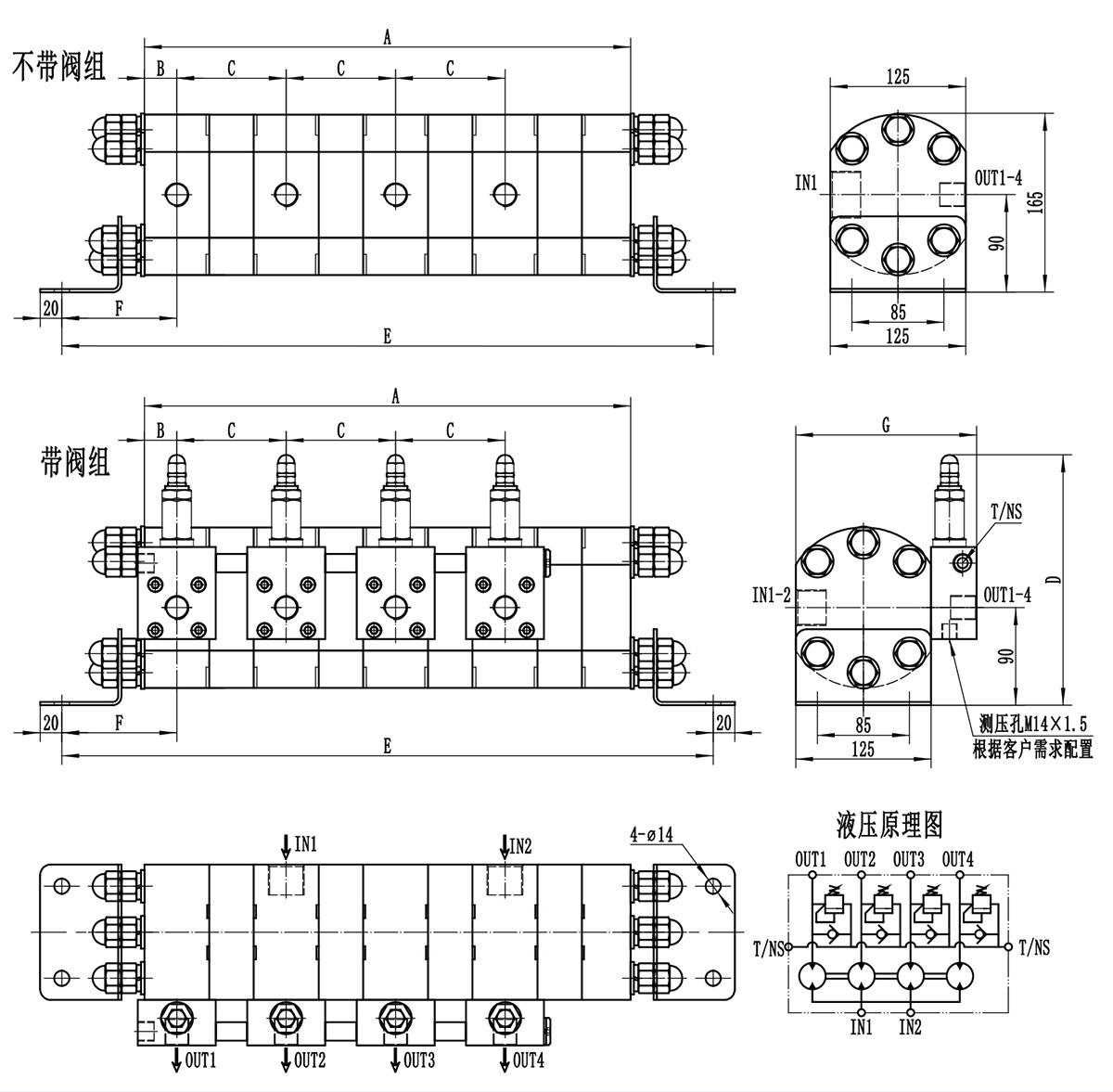

◆外形尺寸图(以4流为例)
型号 CODE | 进油口 INLET IN1~2 | 出油口 OUTLET OUT1~4 | 卸油口 RELIEF PORT T/NS | A | B | C | D | E | F | G |
| JHT-B9 | M33x2 | M22x1.5 | M18x1.5 | 413 | 30 | 92 | 231 | 563 | 105 | 167 |
| JHT-B12 | M33x2 | M22x1.5 | M18x1.5 | 433 | 97 | 583 | ||||
| JHT-B16 | M33x2 | M22x1.5 | M18x1.5 | 449 | 101 | 599 | ||||
| JHT-B22 | M33x2 | M22x1.5 | M18x1.5 | 481 | 109 | 631 | ||||
| JHT-B30 | M33x2 | M33x2 | M18x1.5 | 510 | 75 | 120 | 236 | 660 | 150 | 169 |
