无溶剂复合机专用泵

无溶剂复合的适用范围十分广泛,其环保,卫生,高效的特点,尤其适用于食品药品包装行业。无溶剂复合技术是当代国际软包装重要环保技术之一,代表了复合技术发展的方向,符合卫生、安全、绿色、环保要求,此种工艺在复合材料的软包装中应用越来越多,已经成为了现今主导的复合方式。一台好的无溶剂复合机更需一台高品质的供胶计量泵,华泰精工无溶剂复合机供胶专用计量泵应运而生!

产品详情

无溶剂复合的适用范围十分广泛,其环保,卫生,高效的特点,尤其适用于食品药品包装行业。无溶剂复合技术是当代国际软包装重要环保技术之一,代表了复合技术发展的方向,符合卫生、安全、绿色、环保要求此种工艺在复合材料的软包装中应用越来越多,已经成为了现今主导的复合方式。一台好的无溶剂复合机更需一台高品质的供胶计量泵,华泰精工无溶剂复合机供胶专用计量泵应运而生!

最适合无溶剂复合机的供胶计量泵----齿轮计量泵

齿轮泵可以计量从稀薄到粘稠的大多数流体,尤其是在要求寿命更长、输出压力更稳定、计量精度较高、制造成本更低时,齿轮泵的表现相当优秀。另外齿轮泵因输出压力无脉动的特点可以与流量计配合使用,建立闭环的工作系统。

针对无溶剂复合机、PUR热熔胶机、双组份或单组份自动混胶机等我公司专门研发了一款供胶齿轮计量泵。其特点是脉动小,流量稳定,输出压力稳定,计量精度高,结构简单,易拆洗等。华泰精工所设计的这款无溶剂复合机供胶专用计量泵的设计构思来自实际用户现场,从现场实际物料的特性出发,经过多次设计改型,最终研发了这款高精度、高稳定性的专用计量泵。华泰精工还可以针对不同客户的专业要求(例如:进出口的连接形式、泵头的安装形式、是否需要测温或加热等),打造专属于您的齿轮计量泵。

华泰精工齿轮泵的技术优势:

1)、实战型计量泵:经过长期现场输送实际物料,总结设计出的成型计量泵。并且每一台泵出厂前都要模拟现场工况运转测试,保证运转平稳、流畅;

2)、高强度、高精度:特殊材料的转子经过高温淬火处理,大大提高了其硬度及耐磨性。经过高精度磨齿后的转子,啮合极其平稳顺滑。微米级的加工精度使得华泰精工计量泵计量重复精度达到±1%

3)、针对专业领域开发专用齿轮计量泵:结合复合机供胶系统供胶要求,开发专用齿轮计量泵,并且可以针对客户特殊要求特殊定制,打造专属齿轮计量泵;

4)、高效密封方式、进口密封材料:特殊设计的密封形式,采用美国进口密封材料,保证密封严密无泄漏;

5)、特殊定制清污沟槽,可有效避免泵内残余物料把泵损伤或卡死。

6)、采用高品质自润滑轴承,即使物料的润滑性不好或没有润滑性,也能保证良好的运转,无卡、磨、烧现象。


华泰针对无溶剂复合领域专门研发的供胶泵---JHT-WM齿轮计量泵


华泰齿轮计量泵的特点:

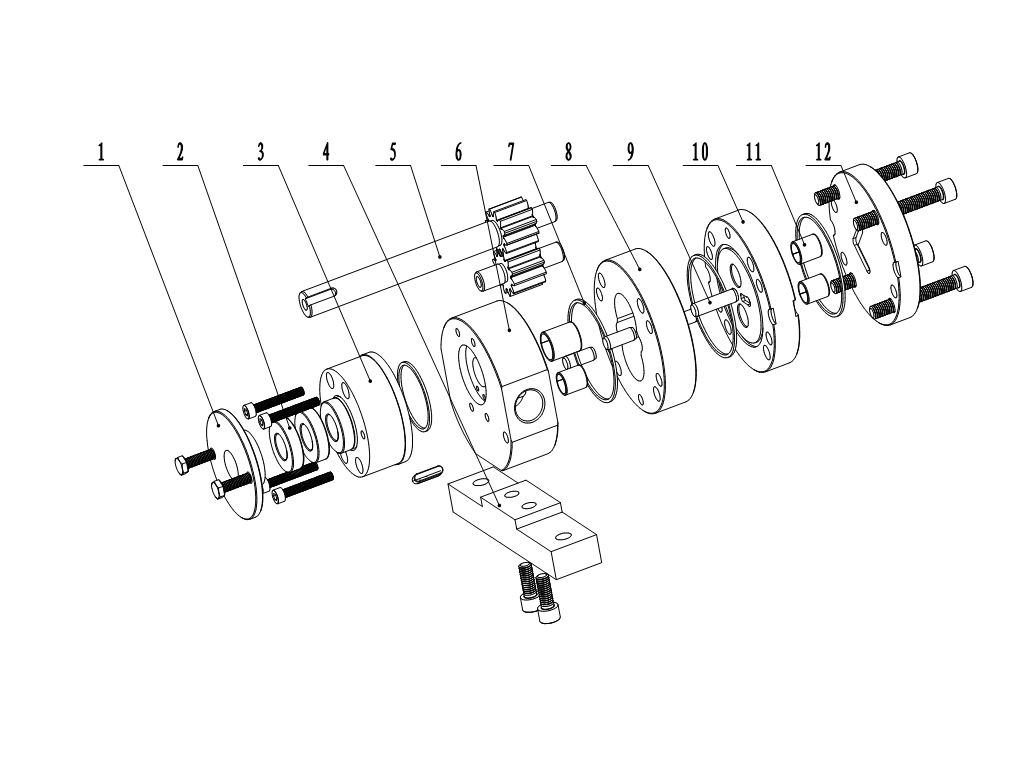

1)、结构三维图

1、压盖 2、填料密封 3、密封腔 4、支座 5、齿轮副 6、前支架 7、密封圈 8、泵体 9、定位销 10、后支架 11、轴承 12、后盖

华泰齿轮计量泵结构简单,并且无论是密封腔体还是泵壳(前支架、泵体、后支架、后盖),甚至包括安装支座都并非是薄壁铸造,而是实体加工件,这样就很好的保证了其运输、安装、拆洗不易损伤零部件,且其整体的时效变形也就不存在了,还有一种情况就是在需要保温或加热时,零部件不易受热变形,这就很好的保证了其长期运行的稳定性。

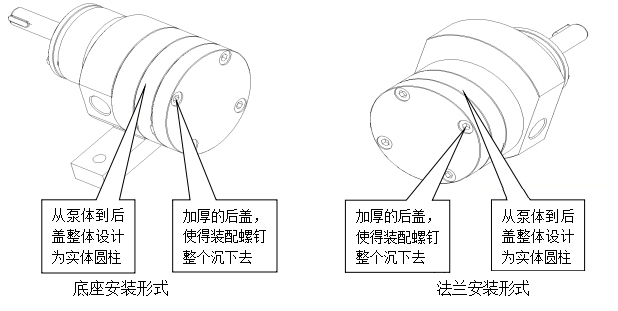

2)、外形结构的针对性设计

提供两种泵头的安装形式,无论是法兰安装形式还是底座安装形式,都设计有测温孔,保证客户对物料温度的实时掌控。对称布置的填料压紧螺栓,方便客户在不拆机的情况下压紧填料。

无论是法兰安装形式还是底座安装形式,从泵体到后盖整体设计为实体圆柱,方便用户缠绕加温带或加热管;厚实的后盖,让装配螺钉沉下去,形成整齐的平面,即保证了在较高的温度下,泵的零部件不会因发生变形卡死,又方便了加热套的装配。

3)、泵的转向及进出料口的布置

以底座安装形式为例:

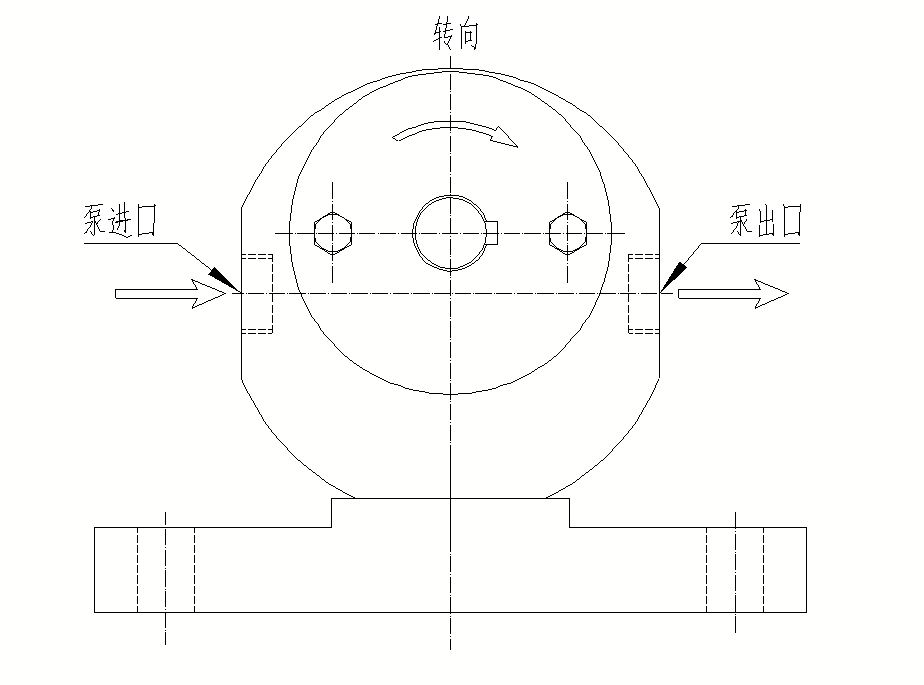

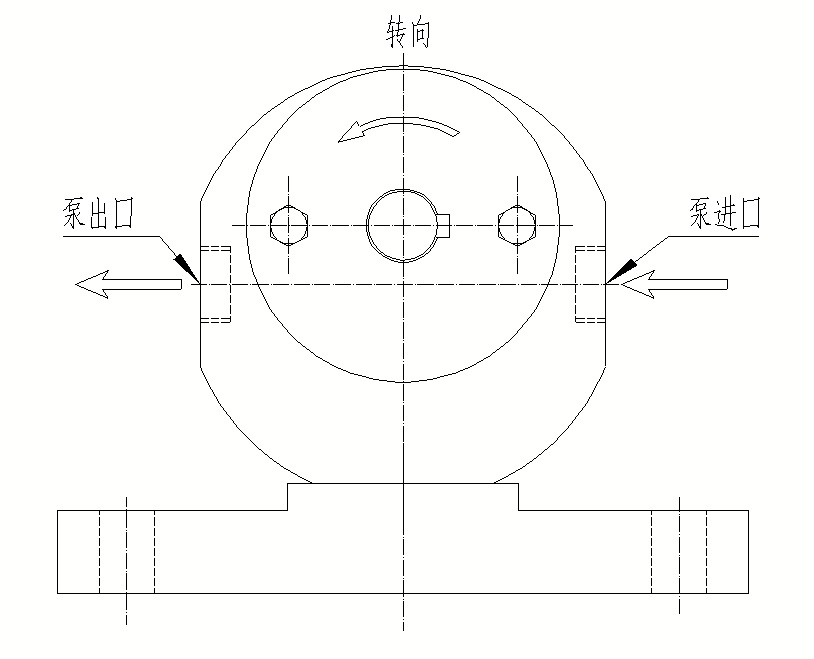

正传--左进右出,A泵                       反转--右进左出,B

泵的转向设计为两种,从联轴器端看,泵的转向为顺时针,泵为正转,进出口为左进右出。反之,从联轴器端看,泵的转向为逆时针,泵为反转,进出口为右进左出。此设计方便了用户对供胶泵工位的布置,尤其是双组份胶粘剂供胶时,结构更紧凑合理。(注:客户需A泵(正传)还是B泵(反转)请与我司选型工程师商定,A泵不可反转使用,B泵不可正转使用)

4)、华泰精工还可提供加热带、伴热带、温度测温探头等无溶剂复合机齿轮泵专属附件(具体请联系我司选型工程师)。

5)、泵头的具体外形安装尺寸图请联系我司技术工程师。

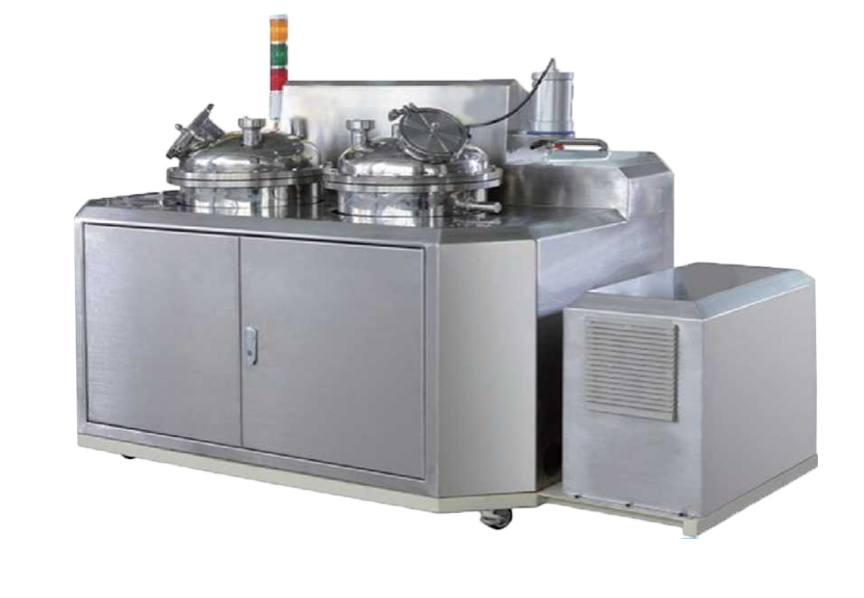

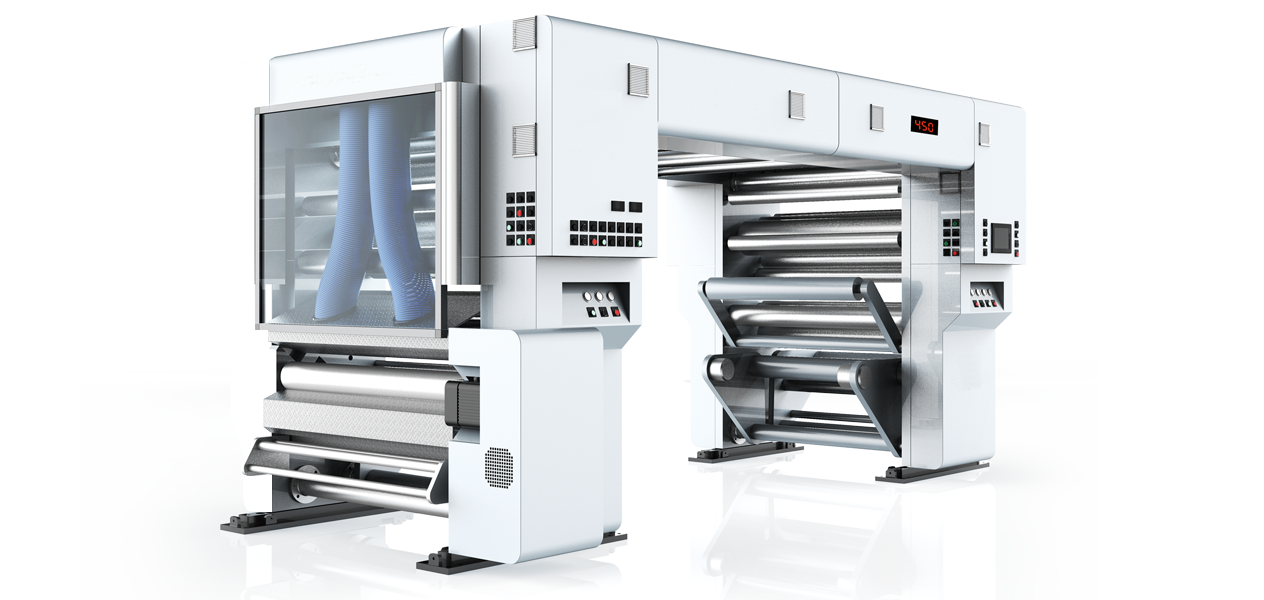

工程案例

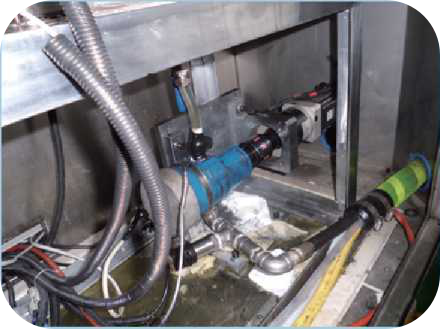

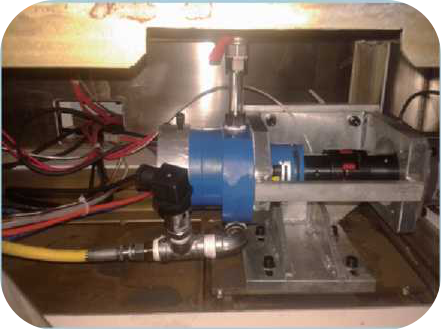

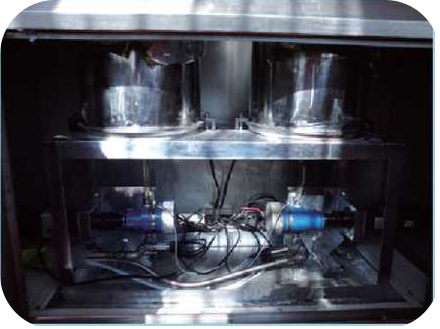

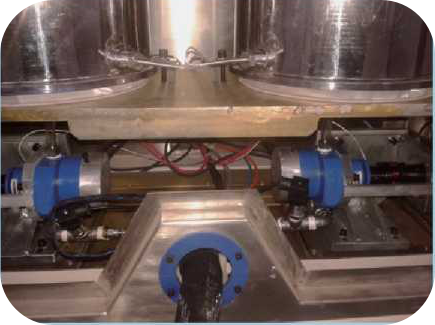

应用现场

泵的型号和参数

型号

单转排量

cc/rev

最大转速下的额定流量(L/min

最高转速

r/min

进出口尺寸

JHT-WMX158

1.58

1.5

980

G1/2

JHT-WMX253

2.53

2.4

980

G1/2

JHT-WMX348

3.48

3.4

980

G1/2

JHT-WMX475

4.75

4.6

980

G1/2

JHT-WMX712

7.12

6.9

980

G1/2

JHT-WMX950

9.50

9.3

980

G1/2

JHT-WMZ142

14.2

10.2

720

G1

JHT-WMZ214

21.4

15.4

720

G1

JHT-WMZ320

32.0

23.0

720

G1

注:1、以上参数是在压力为0bar时测定的

华泰精工可以提供多种泵进出口形式(如法兰式或螺纹式)和泵头的安装方式,并可以提供工厂组装的底板安装,支架安装或电机安装方案,以简化安装、对中和试车。

优点:1)、工厂组装包括底板、电机、联轴器、联轴器护罩,泵头。

2)、一起采购,保证整机的性能。

3)、华泰提供客户指定的电机,减速机或其它零件。

4)、定制设计的底座,满足客户要求。

华泰精工设计的这款JHT-WM系列齿轮泵还可用于其它化学性质活泼,易结晶,有强烈亲水性液体的处理。粘度可达10000Cps,温度:-20℃∽200℃(温度超过80℃,请在选型时说明),压力:170bar(取决于粘度)。应用实例:派普树脂Ⅱ、异氰酸酯(TDIMDI)、固化剂等。
